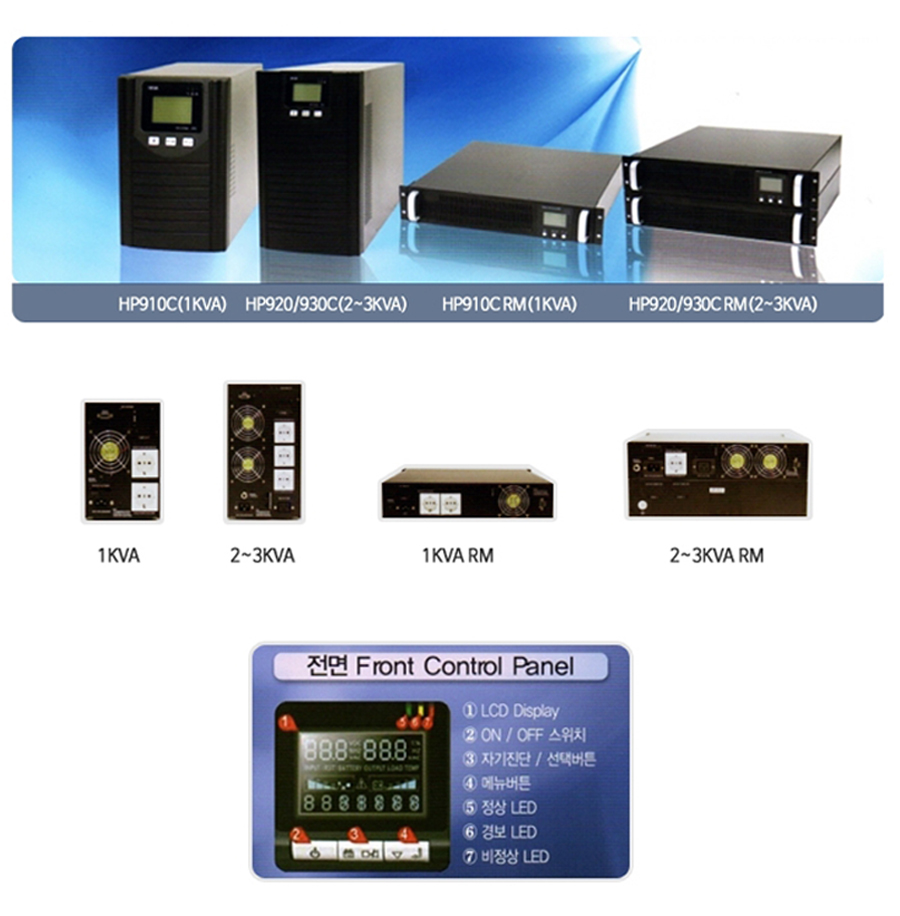

HP900C/PM





UPS(Uninterruptible Power Supplies)란?

무정전 전원장치로서, 상용전원의 순간정전, 불의의 정전,

부하급변, 전원 전압의 변동, 전원잡음 등으로 인한

전원이상을 방지하고 항상 안정된 전원을 부하에 공급하여

주는 장치를 말하며, 일명 C.V.C.F

(Constant Voltage Constant Frequency)라고도 합니다.


UPS의 필요성

순간정전, 전압변동, 주파수 변동, Noise 등 각종 전원

장애로부터 부하장비를 보호하기 위해 UPS가 정확한

정전압, 정주파수의 정현파를 공급합니다.


사용용도

컴퓨터 전원, 전산실 서버용, 병원, 측정장치/분석장치용,

사진제판/인쇄기용, 방송/통신데이터기기용, System제어용,

생산라인 품질관리용, 연구실/실험전원, C.T/X-ray/MRI 등

병원기기 등 안정도니 전원을 공급해야 되는 모든 곳


HP900C/RM의 특징

- 고추파수 및 이중전환의 온라인 기술

- 완벽한 디지털 마이크로 프로세서 컨트롤

- 입력전원의 넓은 범위

- 배터리 없이도 UPS 시동가능

- LCD 디스플레이

- 더욱 향상된 배터리 관리

- UPS 정지 시에도 배터리 자동 충전

- 낙뢰 및 써지 보호기능

- 단락 및 과부하 보호

- 부하량에 따른 팬속도 자동 조절

- 네트워크, 팩스, 모뎀의 써지 보호가능

- 배터리 전압 디스플레이

- 부하 용량 디스플레이

- EMI/RFI 노이즈 필터

- 모니터링 소프트웨어의 RS232 통신

- 배터리팩 연장 가능(옵션)

- SNMP 카드 슬롯 (옵션)

- EPO 기능 (옵션)

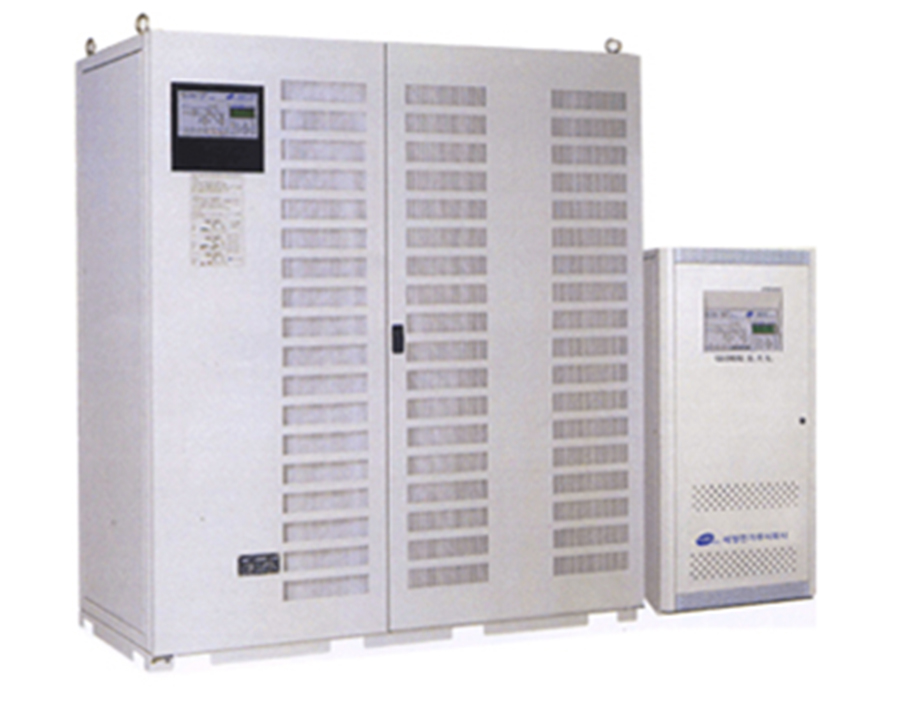

KJU-1000시리즈


GENERAL (개요)

KJU 1000 series UPS는 특허 제 10-0830351(제목 : IGBT UPS SYSTEM)제품으로 NET,, NEP를 획득한 장비입니다.

I/P : 3상, 1상

O/P : 1상 3~50KVA UPS Systems




[ 특징 ]

- True On-line Double Conversion UPS / VFI-SS-111

- 무변암기형 UPS / 고효율, 소형, 경량

- 입력 고역률 / pf=0.99

- 압력 역류 고조파 최소화 / 10% 이하

- 100% 디지털 제어방식 / 안정된 AC 전압공급

- ECO 모드 운전기능 / 부하전류 및 부하역률 설정

- 다양한 원격 감시기능 / RS-232, RS-485, SNMP(Option)지원


[ 용도 ]

수처리 계장시스템 / 화학 등의 계장시스템 / 의료시스템 /

빌딩 감시시스템 / 방송설비 / 배전계통 제어시스템 /

터널, 공항의 조명설비 / 도로 교통 시스템 /

반도체 생산설비 / 하이테크 공장설비 / 대형 방송시스템 /

은행, 금융기간, 온라인시스템

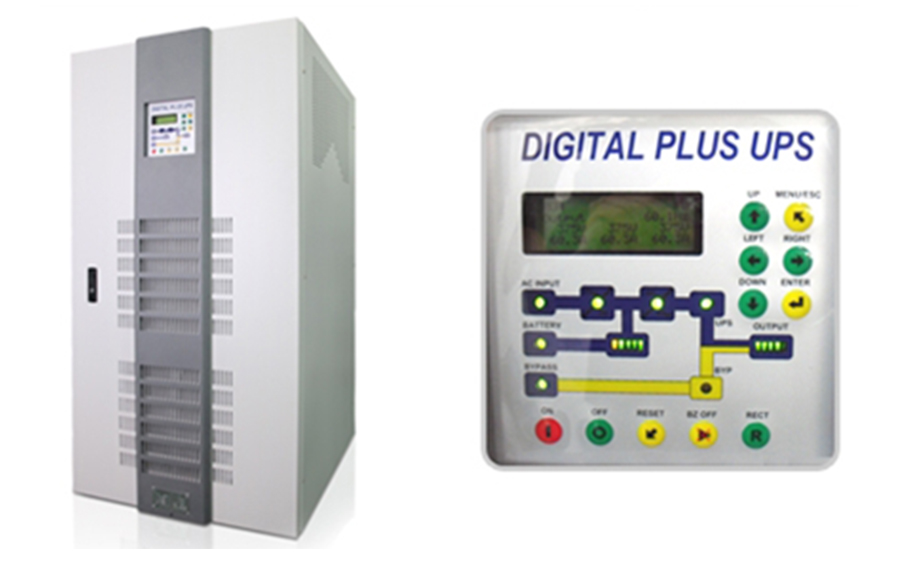

KJU-3000시리즈


GENERAL (개요)

-당사의 KJU-3000 Series UPS는 최신기술인

ALL IGBT제품으로 DSP제어를 구현한 무변압기 UPS로써

고효율, 고역률 무정전전원장치입니다.

-특허 제10-0875530호 초퍼기술을 이용한

트랜스포머레스 전력 변환장치




[ 특징 ]

- 정류뷰, 인버터부 모두 IGBT제어

- 고주파 PWM순시치 제어

- DSP장착한 정밀제어

- 신뢰성있는 무변압기 제어

- 축전지 Cells변경용의

- 고효율, 고역률 제어

- 세계 최초 스위칭 주파수 12㎑~15㎑ 상용화

- 원격 Network감시 (SNMP) 기능 (옵션)


[ 용도 ]

금융기기용 / 통신기기용 / 전산실 서버용 / 의료기기용 / 자동화 설비용

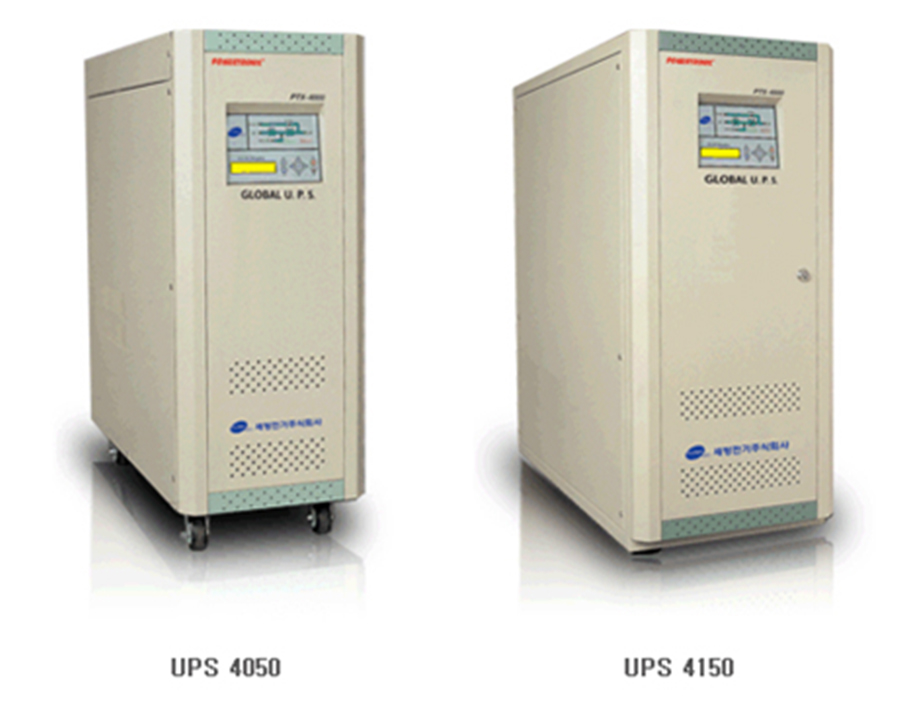

KJU-4000시리즈


4000 Series 의 특장점






- KS C4310규격에 의한 등급 분류코드 VFI-SS-111 만족

- ON-LINE COUBLE – CONVERSION TOPOLOGY

- 20㎑ 고주파스위칭 순시제어 PWM 인버터

- 인버터에 IGBT 및 최적 DRIVE 회로 사용

- 넓어진 입력전압 허용범위(+15%, -25%)

로 전원사정이 나쁜 장소에서도 BATTERY 수명증대

- 비선형부하에 대비한 높은 피크전류 허용능력

(CRESTFACTOR 3:1 허용가능)

- THD 2%의 순수정현파 출력(선혀부하시)

- 2단계 속도제어 FAN 구동방식에 의한 저소음 실현

- LCD DISPLAY 및 운전계통도(MIMIQ)표시로

운전상태 파악이 용이해진 운용판넬

- 정전시 축전지만으로 UPS 기동이 가능한

BATTERY START 기능

- 이동용 바퀴부착

- DUALINPUT


[ 4020~4075 사양 ]

- 고효율 및 넓은 인력 허용범위

- LCD DISPLAY 및 MIMIC DIAGRAM 표시

- 초소형, 초경량화 설계

- NETWORK INTERFACE & RS-232C(옵션)

- 컴퓨터 자동 SHUP-DOWN 기능(옵션)

- AUTO-DIALING 기능(전화번호 7개 기억)

- AUTO-PAGING 기능 (이상시 관계자 자동호출)

- 다중 원격 SITE에 대한 중앙집중감시 및

제어시스템(POLLING SYSTEM)

- 입, 출력전압, 주파수, 출력 전류, KVA, 축전지전압,

장비내부온도 등 8가지 계측표시

- 부하량 % BAR GRMPH표시

- 축전지 잔여용량 % BAR GRAPH 표시

- 현대 UPS의 운전상태 및 경보표시

- 내장용 BATTERY


[ 4100~2400 사양 ]

- 고효율 및 넓은 인력 허용범위

- 자기 진단 및 400개의 운전 HISTORY 저장가능

- 초소형, 초경량화 설계

- NETWORK INTERFACE & RS-232C

- 컴퓨터 자동 SHUP-DOWN 기능(옵션)

- AUTO-DIALING 기능(전화번호 7개 기억)

- AUTO-PAGING 기능 (이상시 관계자 자동호출)

- 다중 원격 SITE에 대한 중앙집중감시 및

제어시스템(POLLING SYSTEM)

- 입, 출력전압, 주파수, 출력 전류, KVA, 축전지전압,

전류, BYPASS전압, 장비내부온도 등 12가지 계측표시

- 최대 3개의 BUILDING ALARM 입력 및 관리

- 부하량 % BAR GRMPH표시

- DUAL INPUT(SEPARATE BYPASS INPUT)

구조에 의한 손쉬운 ISOLATED REDUNDANT SYSTEM 구성

- 전면 유지보수 및 전면 DOOR 구조

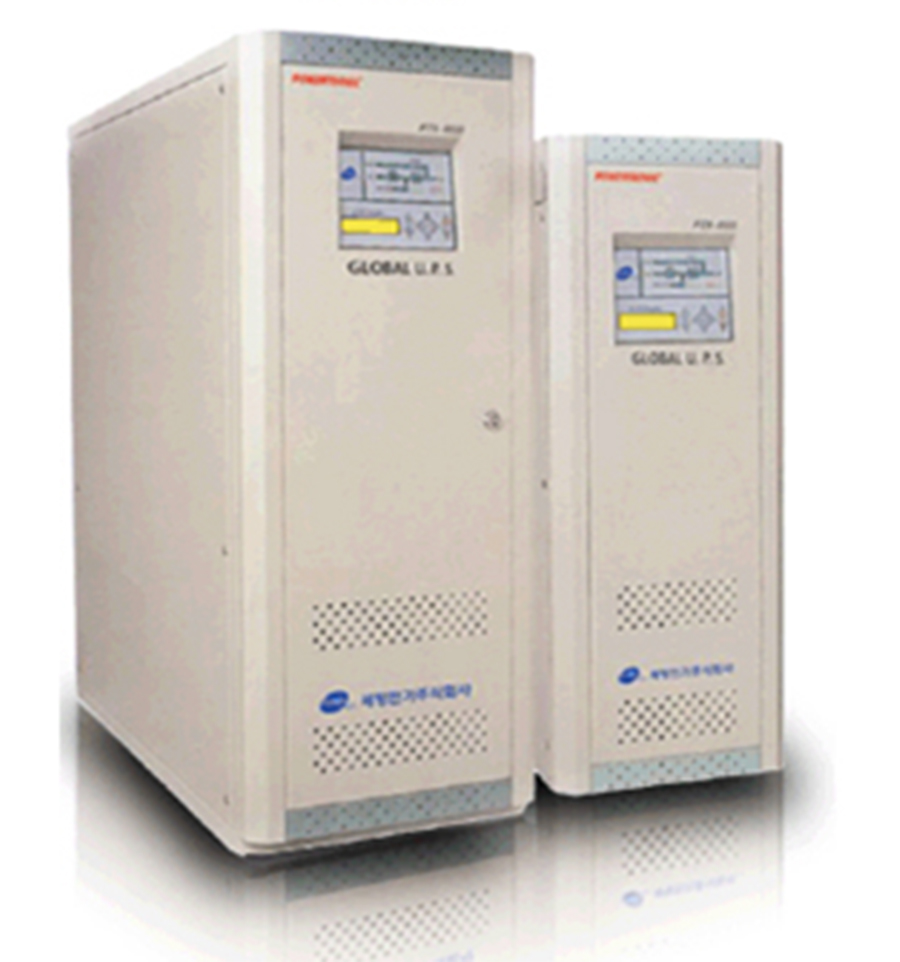

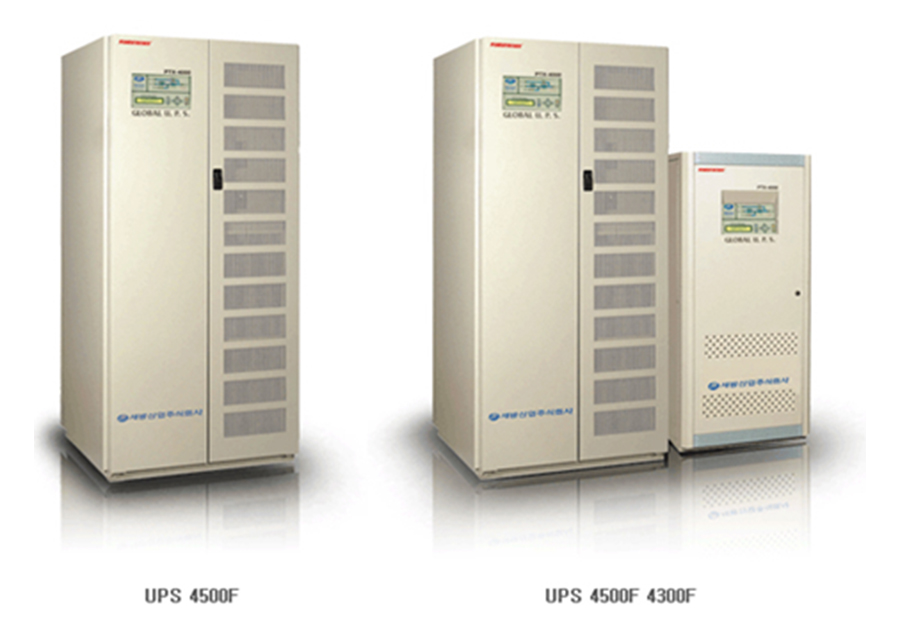

KJU-4000G시리즈


4000G SERIES Uninterruptible Power System


4000G Series 의 특장점


- ON-LINE COUBLE – CONVERSION TOPOLOGY

- 20㎑ 고주파스위칭 순시제어 PWM 인버터

- 인버터에 IGBT 및 최적 DRIVE 회로 사용

- 넓어진 입력전압 허용범위(+15%, -25%)로

전원사정이 나쁜 장소에서도 BATTERY 수명증대

- 비선형부하에 대비한 높은 피크전류 허용능력

(CRESTFACTOR 3:1 허용가능)

- THD 2%의 순수정현파 출력(선형부하시)

- 2단계 속도제어 FAN 구동방식에 의한 저소음 실현

- LCD DISPLAY 및 운전계통도(MIMIQ)표시로 운전상태

파악이 용이해진 운용판넬

- 이동용 바퀴부착

- DUALINPUT


[ 옵션 ]

- INPUT or BYPASS MATCHING TRASNFORMER

(AUTO or ISOLATION Type) 12-PULSE RECTIFIER

- EXTERNAL WRAP-AROUND

MAINTENANCE BYPASS CABINET

- UPS MONITORING SOFTWARE REMOTE PC-UPSMP

- 원격감시반(REMOTE MONITOR PANEL)

- DIAL-UP MODEM

(FOR AUTO-DIALING & AUTO-PAGING)

- COMPUTER SHUTDOWN

SOFTWARE PACKAGE-POWERMIN II

(컴퓨터의 OS별로 다양한 종류가 있음)

- MULTI INTERFACE UNIT-MULTMON

(최대 8대까지의 컴퓨터를 SHUTDOWN)

- NETWORK UPS MONITORING & CONTROL

S/W PACKAGE-SMARTMOM

- NETWORK 또는 모뎀을 통해 원격에서 NETWORK 장비의

차단/접속 시켜 장비를 RESET 시킬 수 있도록 하는

SHARED-OUTPUT 기능

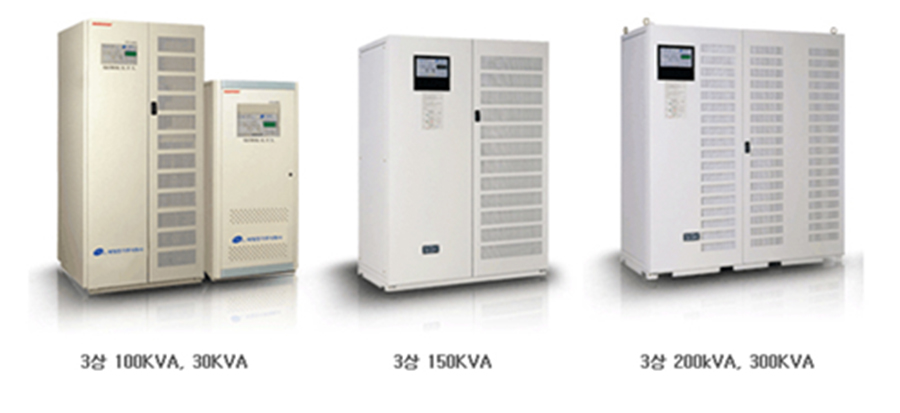

KJU-6000시리즈


6000 Series 의 특장점

- KS C4310규격에 의한 등급 분류코드 VFI-SS-111 만족

- 운전상황을 한눈에 알 수 있는 MIMIC DIACRAM

-13가지 우전상태 및 경보 표시용 LED

- METERING, HISTORY 및 내부 파라미터 표시 및

설정을 위한 20x4LINE BACK LIGHT LCD DISPLAY

- 종 부하율 표시용 LED LEVELMETER

- ON/OFF, 수동절체 및 메뉴 선택용 KEY가 내장된

스마트한 외관의 MEMBRANE 스위치

- 저소음 고주파 스위치 IGBT 인버터 채용

- 넓어진 입력전압 허용범위(+10%, -15%)

- LCD화면 및 운전계통도 표시

- 컴퓨터 자동 SHUT-DOWN 기능

- BULDING ALARM에 의한 자동감시 및 무선호출 기능

- AUTO DIALING에 의한 자동감시 및 무선호출 기능

- 400개 운전 HISTORY 저장기능

- BATTERY 잔여용량 및 LOAD% 표시용 LEVERL METER


KJU-6000N시리즈


6000NPFC Series(UPS) Uninterruptible Power System




6000NPFC Series 특장점


- KS C4310규격에 의한 등급 분류코드 VFI-SS-111 만족

- 운전상황을 한눈에 알 수 있는 MIMIC DIACRAM

-13가지 우전상태 및 경보 표시용 LED

- METERING, HISTORY 및 내부 파라미터 표시

및 설정을 위한 20x4LINE BACK LIGHT LCD DISPLAY

- 총 부하율 표시용 LED LEVELMETER

- ON/OFF, 수동절체 및 메뉴 선택용 KEY가 내장된

스마트한 외관의 MEMBRANE 스위치

- 저소음 고주파 스위치 IGBT 인버터 채용

- 넓어진 입력전압 허용범위(+10%, -15%)

- LCD화면 및 운전계통도 표시

- 컴퓨터 자동 SHUT-DOWN 기능

- BULDING ALARM기능 (4PORT)

- AUTO DIALING에 의한 자동감시 및 무선호출 기능

- 400개 운전 HISTORY 저장기능

- BATTERY 잔여용량 및 LOAD% 표시용 LEVERL METER
